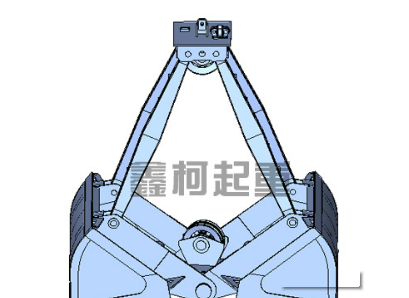

安徽抓斗的液壓馬達、油泵和控制閥塊都安裝在抓斗的油缸中。司機室另設抓斗電控箱。操作開關安裝在駕駛室控制臺上。上電后,電機通過正反轉控制斗體的開閉來抓取物料。
抓斗的容量、電機功率、重量等參數根據起重機抓取的總起重量和物料確定,連接方式根據起重機確定。當馬達順時針旋轉時,液壓泵開始通過單向閥將液壓油從油箱輸送到壓力管路。液壓油經過單向閥、主安全閥和液壓缸活塞兩側的管路。
當液壓缸伸出時,回油通過液控止回閥、回油管和濾清器T通過管路B返回油箱,正確調整液控單向閥的緩沖器可以防止抓斗抖動。主安全閥能在低壓下卸荷,保證油缸活塞端壓力始終在設定值,以防止斷電時抓斗異常打開。
也能防止油箱內液壓油升溫過快。此時,壓力測量軟管和壓力表可通過上部管路中的測壓口連接,以檢測液壓管路關閉時的工作壓力。當馬達逆時針旋轉時,液壓泵將來自油箱的液壓油通過單向閥輸送至壓力管路。
